Centralina controllo motori VASISTS, VENEZIANE, LUCERNAI

Controller per motori in corrente continua a 12V e 24V - Ideale per Veneziane e Vasistaslkasmnzx

C-MOT-V

Centralina controllo MOTORE Veneziane - finestre a Vasistas - Lucernai

Schema elettrico collegamento di 3 centraline per controllo motori in corrente continua a 24Vdc

Con la centralina CMOTV si possono comandare i motori a 24V in corrente continua per azionare le veneziane, finestre con apertura a vasistas e lucernai.

Si collegherà ad ogni centralina i pulsanti per l'azionamento del singolo motore locale e in più, tramite 2 soli fili, si potranno formare i gruppi di più controller in modo da poter azionare tutti motori con il pulsante di gruppo.

La centralina CMOTV è alimentabile da 7 a 24Vdc e dispone di 2 relè per lo scambio della tensione (rotazione) del motore.

La corrente massima da non superare per il motore sono 4A.

All'interno della centralina sono già presenti i DIODI per evitare le extratensioni quando i RELÈ aprono il contatto.

Funzionamento del pulsante:

  • Un breve impulso SU fa azionare il relè della centralina con uscita +24V sul morsetto MOT+ e 0V sul morsetto MOT-;
  • Un breve impulso sul pulsante GIÙ fa azionare il relè della centralina con uscita 0V sul morsetto MOT+ e +24V sul morsetto MOT-;
  • Premendo la stessa direzione durante il funzionamento del motore, questo si fermerà;
  • Nel caso si voglia invertire la direzione, prima verrà tolta alimentazione al motore e poi si invertirà la polarità per poter girare in senso contrario.

CMOTV è programmabile tramite il pulsante PROG e i 2 LED TX e RX.

Tramite il tasto si potrà programmare il TIMER di accensione dei RELÈ che dovrà essere sufficiente per poter aprire o chiudere completamente la veneziana o il vasistas. Ogni motore dovrà essere dotato di finecorsa meccanico per le 2 direzioni.

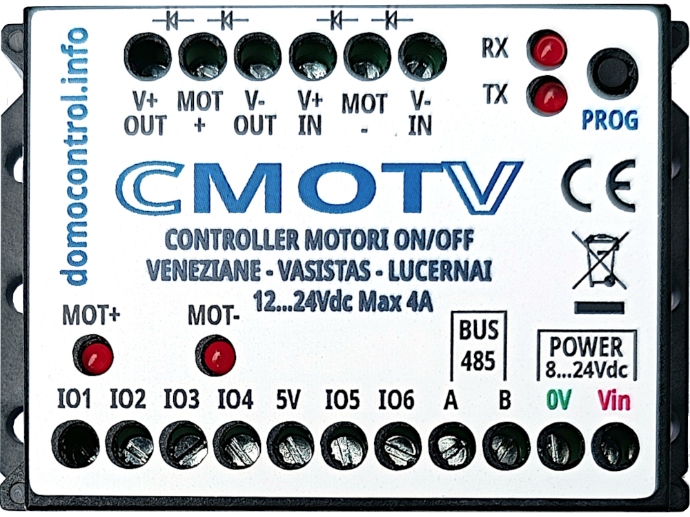

CMOTV - Centralina controllo motori 12...24Vdc

Caratteristiche tecniche

  • Alimentazione: 7...24Vdc
  • Assorbimento in standby: 15mA
  • Corrente massima uscita motore di PICCO: 4A
  • Dimensioni: 74x47x25mm

Funzionalità

  • Timer programmabile dal tasto PROG.
