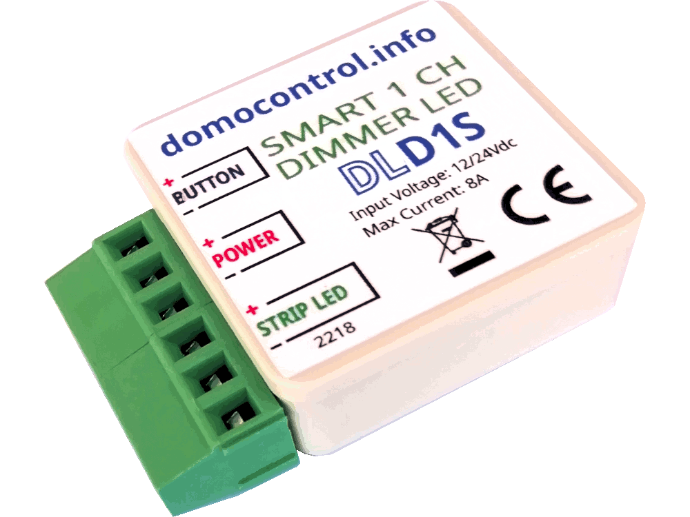

Dimmer LED con oltre 20 funzioni programmabili dall'utente. Timer, Luci scale, Rampe, Tempo massimo programmabile

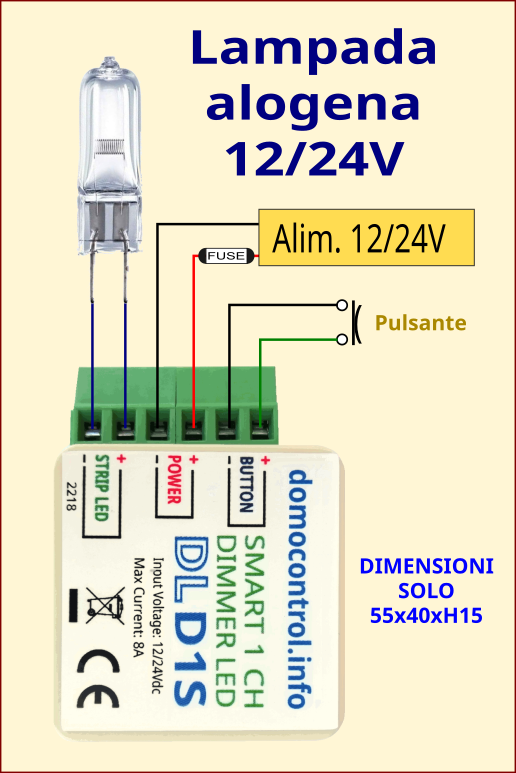

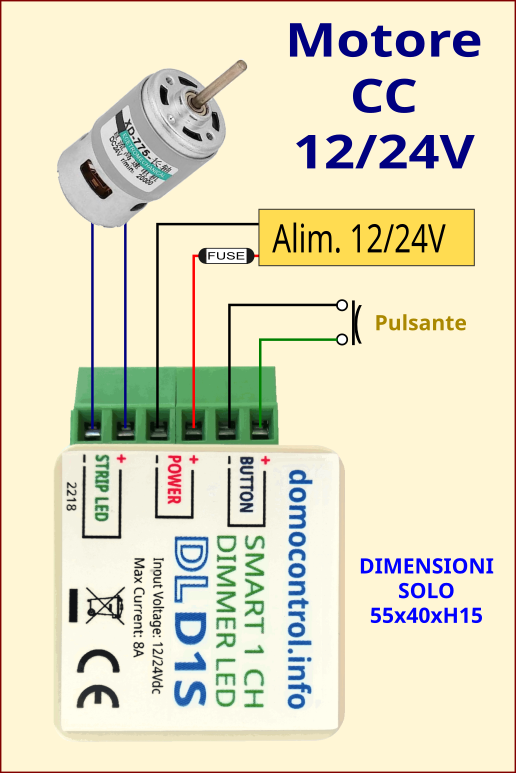

Schema BASE 12 / 24V

Lo schema di collegamento è molto semplice e i parametri del dimmer si possono impostare attraverso il pulsante di comando senza accedere fisicamente all'unità e con l'aiuto dei lampeggi dell'uscita.

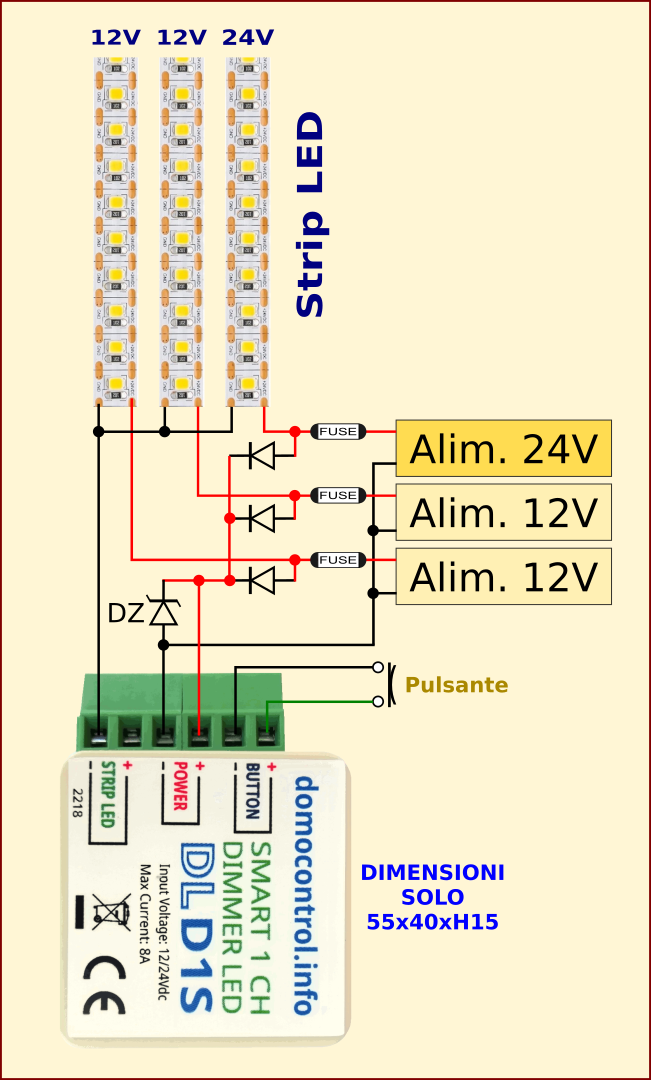

Diverse strip con diverse alimentazioni

Quando ci sono piu strip da alimentare, è possibile utilizzare piu alimentatori cosi se un alimentatore si guasta restano comunque gli altri.

I tre diodi servono solo ad alimentare l'elettronica del dimme che ha un assorbimento molto basso, mentre la corrente delle strip interessa solo il filo di massa comune.

Quando almeno un alimentatore funziona i diodi alimentano l'elettronica e il dimmer puo comandare la strip.

Il diodo zener deve avere una tensione superiore alla massima tensione degli alimentatori presenti e serve perchè le sovratensioni della linea led non si possono chiudere sugli alimentatori a causa della presenza dei diodi.

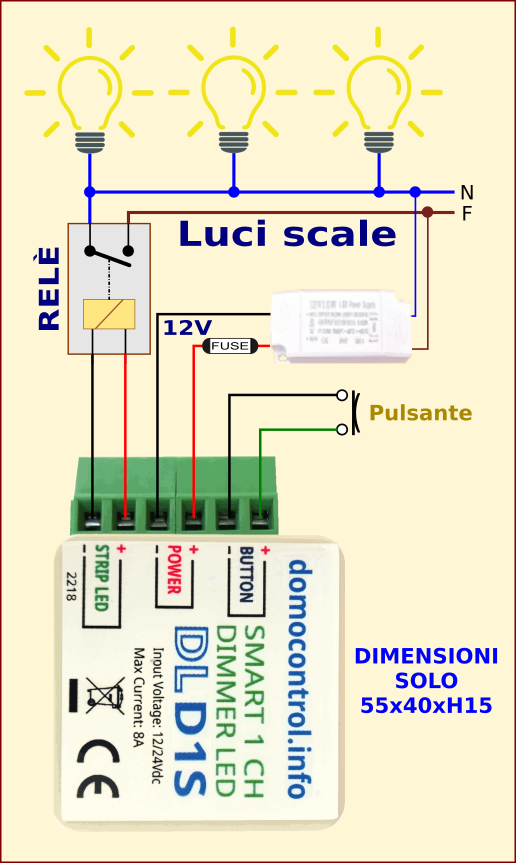

Luce scala condominio a 230V con timer evoluto

Nel caso si avesse un impianto luci scale con lampade a 230Vac e si volessero le opzioni di timer evoluto di questo dimmer, si potrebbe pilotare un relè con bobina a 12/24Vcc che poi alimenti le lampade a 230Vac, avendo cura di disabilitare le variazioni manuali di intensità e di impostare la lentezza delle rampe a 0 per avere le commutazioni immediate del relè.

Allo stesso tempo il dimmer potrebbe pilotare eventuali altre luci a 12/24V in parallelo alla bobina del relè.

Se si avesse solo un relè con bobina a 12V, senza altri led in parallelo, e si avesse a disposizione solo una l’alimentazione a 24V per il dimmer, allora si dovrà impostare la intensità in uscita al 50%.

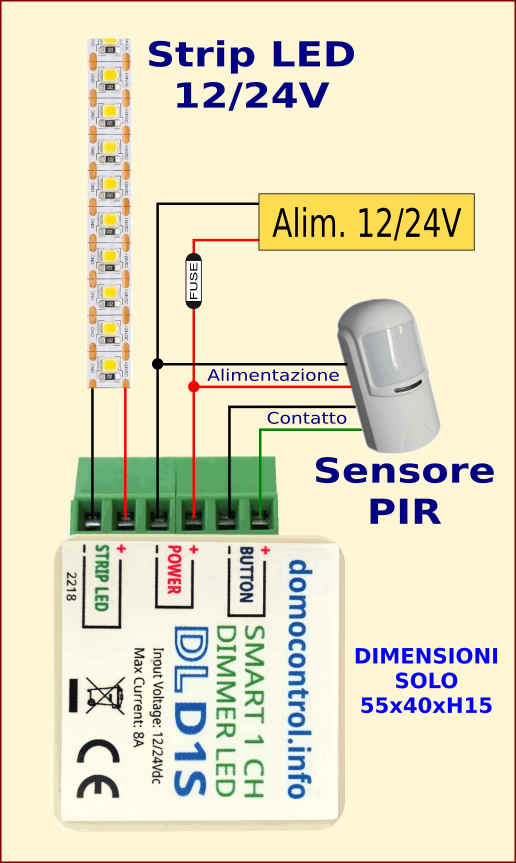

Accensioni e spegnimenti soft con sensore di presenza

In questo caso il sensore pir deve avere un contatto pulito che si collega al posto del pulsante di comando.

Si imposta che la rampa manuale di accensione si fermi al massimo senza ciclare, così quando il contatto si chiude e resta chiuso, si avrà una rampa di accensione manuale dal minimo fino al massimo, poi si imposta un tempo massimo ON di qualche centesimo di secondo, così quando il contatto pulito si apre si inizia subito la rampa di spegnimento.

La rampa di accensione procede con la lentezza manuale impostata mentre quella di spegnimento procede con la lentezza automatica impostata.

Il contatto pulito dovrebbe garantire un tempo minimo on e un tempo minimo off, altrimenti se si avesse una commutazione off on troppo veloce, il dimmer potrebbe percepire il comando di riduzione di luminosità.
